上一篇我们讲了什么是三相共模电感，详情请看《什么是三相共模电感》一文。现在我们一起了解一下绕线共模电感。

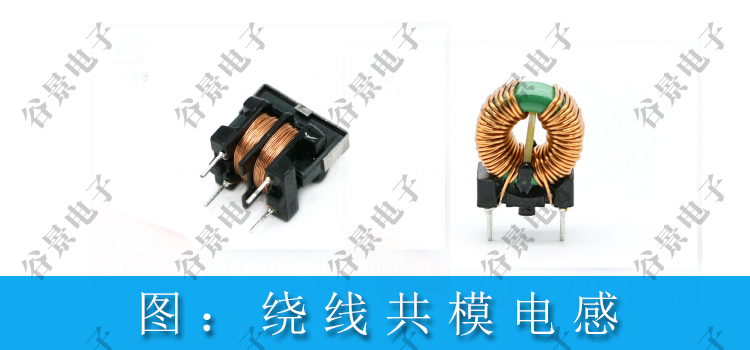

什么是绕线共模电感？它又有哪些特点？今天我们就从这两个方面对它进行介绍。绕线共摸电感是共模电感的一种。当你在仓库或者产线上看到绕线共模电感时，你会发现它的漆包线一般是裸露在外面的。而且漆包线是缠绕在同一磁芯上面，一般情况下漆包线都采用机器绕制，这样缠绕的漆包线都是很紧密、整齐的，不会发生人工绕制时的那种不均匀，而且你会发现漆包线越粗，缠绕的越整齐。绕线共模电感的线组是两个相同相位，并且线组的圈数是相同的。当它通过电流时会产生相反的磁场，并进行抵消。还有如果两个线组是同一边绕制，那它们的绕制方向会相反，如果不同边绕制，方向是相同的，都是顺时针。

我们在一些绕线共模电感系列上能看到，在两组绕线之间是有挡板的，加挡板是为了让它耐高压。如果不加挡板的耐压是100V，那么加了挡板的它的耐压就有可能是200V。

我们还会发现在四个引脚之间加挡板，这是为什么呢？因为绕线共模电感线组是裸露在外的，而引脚也是焊接在绕线上面的，引脚和绕线是一体的。那么在焊锡的过程中，有的工人会不小心把锡焊到绕线上，可能就会对电感造成一定的损害，影响电感的使用。还有一点就是工人焊锡都是一个脚一个脚的焊，也会出现把电感焊歪的情况，就算是机器焊锡，也会有意外。如果在引脚上加一个挡板，不仅能有效的隔绝焊锡接触到绕线，也会使电感在板子上更牢固。

关于绕线共模电感的小知识今天就分享到这里，感兴趣的小伙伴欢迎关注我们。
